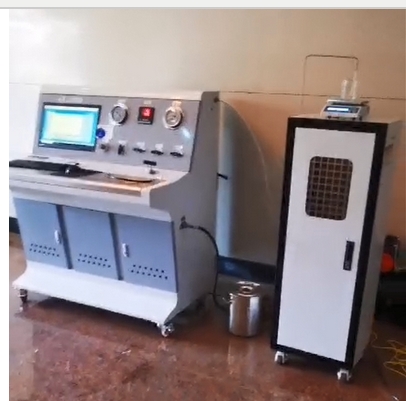

標題：制動管膨脹量試驗機（專用機）
制動管膨脹量試驗機 是用于檢測汽車制動系統管路（如液壓制動管、剎車油管等）在高壓下的膨脹性能的專用設備，確保其符合行業安全標準（如ISO 4038、SAE J1401等）。以下是關于該設備的詳細介紹：
1. 設備功能與測試目的
-
膨脹量測試：測量制動管在額定壓力（如20MPa）下的徑向或軸向膨脹量，評估其抗膨脹能力。
-
耐壓測試：驗證制動管在高壓下是否破裂或泄漏。
-
循環疲勞測試（可選）：模擬制動系統反復加壓/泄壓后的耐久性（如10萬次循環）。
-
爆破測試（可選）：測定制動管的極限爆破壓力（通常≥2倍工作壓力）。
2. 設備核心組成
| 模塊 | 功能說明 |
|---|---|
| 高壓液壓系統 | 提供穩定液壓油源（壓力范圍0~50MPa），采用伺服電機驅動泵。 |
| 壓力控制系統 | PLC或計算機控制壓力升降速率（如2MPa/s）、保壓時間（ISO標準通常要求60s）。 |
| 夾具與密封裝置 | 適配不同管徑（如φ3mm~φ12mm）和接頭類型（擴口式、卡套式），確保無泄漏。 |
| 膨脹量測量單元 | 激光位移傳感器或千分表測量徑向膨脹量（精度±0.01mm）。 |
| 安全防護裝置 | 防爆罩、壓力超限自動泄壓、緊急停機功能。 |
| 數據采集系統 | 實時記錄壓力-膨脹量曲線，自動計算膨脹率并生成報告。 |
3. 測試標準與流程
適用標準
-
國際標準：
-
ISO 4038（道路車輛-液壓制動管）、SAE J1401（汽車制動管）。
-
FMVSS 106（美國聯邦機動車安全標準）。
-
-
國內標準：
-
GB/T 7127.1（汽車液壓制動系統用金屬管）、QC/T 80（汽車制動系統軟管）。
-
測試流程（以ISO 4038為例）
-
樣品安裝：將制動管固定在夾具中，兩端密封連接。
-
注油排氣：向管內注入液壓油并排盡空氣。
-
加壓測試：
-
階段1：升至工作壓力（如10MPa），保壓10s，檢查泄漏。
-
階段2：升至試驗壓力（如20MPa），保壓60s，測量膨脹量。
-
-
泄壓與評估：泄壓后檢查永久變形，膨脹率需≤5%（具體按標準要求）。
-
循環測試（可選）：重復加壓/泄壓，監測疲勞性能。
4. 設備選型要點
| 參數 | 典型要求 |
|---|---|
| 壓力范圍 | 0~50MPa（可定制更高壓力） |
| 測量精度 | 膨脹量±0.01mm，壓力±0.5% FS |
| 控制方式 | 手動（經濟型）或全自動（PLC+觸摸屏） |
| 適用管徑 | φ3mm~φ12mm（可擴展） |
| 數據輸出 | 壓力-膨脹曲線、Excel/PDF報告 |
| 安全認證 | CE、GB/T 26111（液壓試驗機安全要求） |
5. 常見問題與解決方案
| 問題 | 可能原因 | 解決方案 |
|---|---|---|
| 泄漏 | 夾具密封圈老化 | 更換密封圈或調整夾具壓力。 |
| 膨脹量超差 | 管材厚度不均或熱處理缺陷 | 按標準判定不合格，反饋供應商。 |
| 壓力波動 | 液壓系統進氣或泵故障 | 排空油路空氣，檢查泵閥。 |
| 數據漂移 | 傳感器未校準 | 定期校準位移和壓力傳感器。 |
