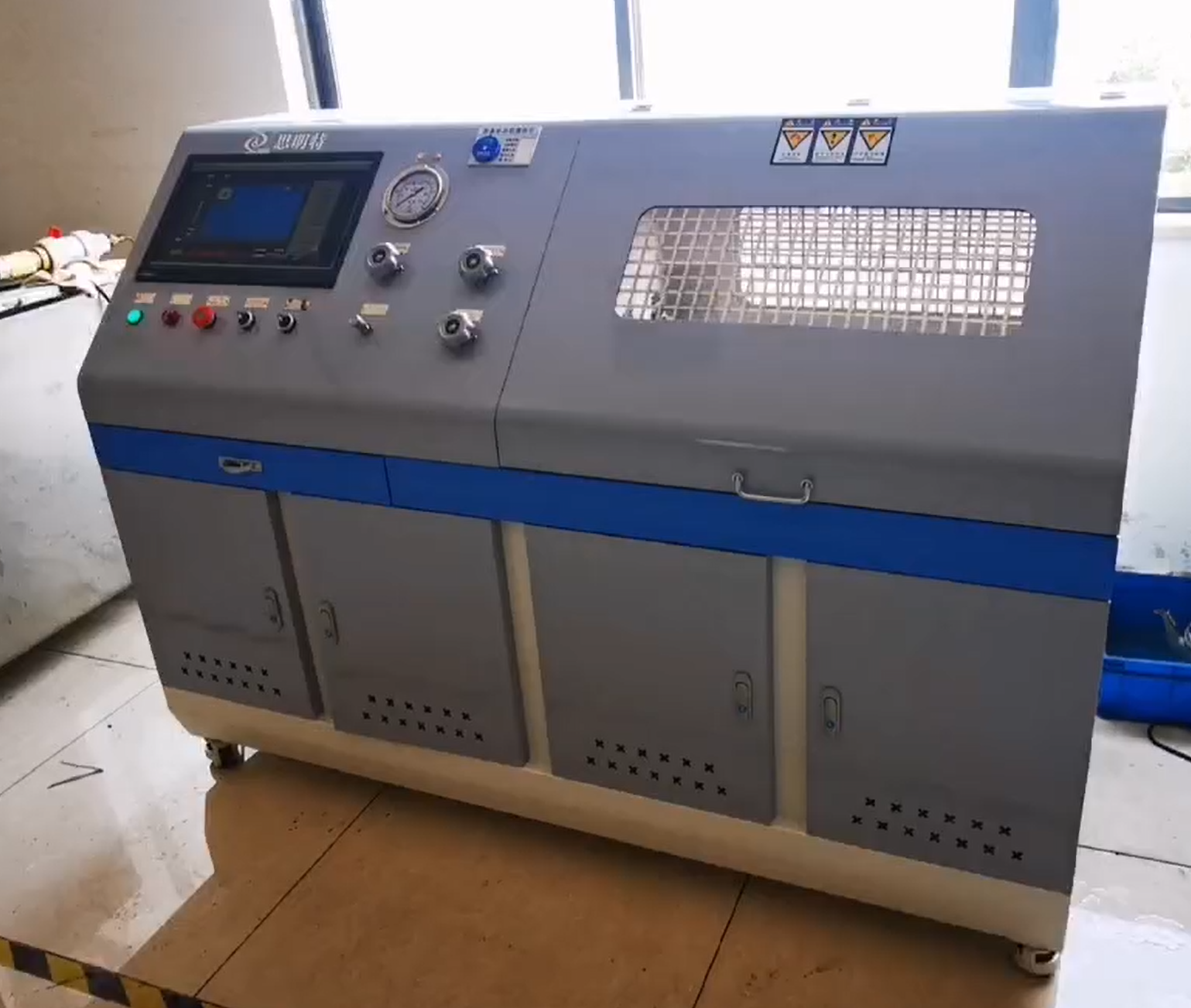

標題：電熱水器安全閥性能測試臺-熱水器安全閥綜合壓力測試臺（專用機）

電熱水器安全閥性能測試臺是一種用于測試電熱水器安全閥的安全壓力和流量參數的設備。該設備可以模擬電熱水器在工作過程中出現的超壓或堵塞等異常情況，檢測其安全閥的啟動壓力、關閉壓力、溢流流量等關鍵技術指標，以確保電熱水器的安全性和可靠性。

電熱水器安全閥性能測試臺主要由試驗臺、水源系統、液壓傳動系統、傳感器、數據采集系統等組成。在測試時，將待測試的安全閥安裝到試驗臺上，并通過水源系統向安全閥供水，利用液壓傳動系統施加逐漸增大的壓力，同時監測安全閥的啟閉狀態和溢流流量等參數，通過傳感器和數據采集系統對安全閥的性能進行實時監測和記錄。

、7.3

性能

7.3.1

殼體強度

將安全閥殼體與測試臺連接, 封閉各通道口 , 注水排氣加壓 1.5 MPa , 保壓 60s 后, 檢查殼體應無永

久性變形和滲漏。

7.3.2

內 排開啟 壓力

將安全閥出 口 與測試臺連接, 緩慢升壓, 當入口 滴水時, 其壓力表讀數值為內排開啟 壓力。

7.3.3

外排壓力

將安全閥出 口 與測試臺連接, 入口 關閉, 緩慢升壓, 當排放口 滴水時, 其壓力表讀數值為外排壓力。

7.3.4

整定壓力

將安全閥入口 與測試臺連接, 緩慢升壓, 當出 口 滴水時, 其壓力表讀數值為整定壓力。

7.3.5

密封性能

取整定壓力檢測合格的安全閥, 關閉排放口 和入口 , 通入 5.11.2 規定的壓力, 保壓 5 s 后檢查閥桿

處及閥體各部位應無泄漏。
