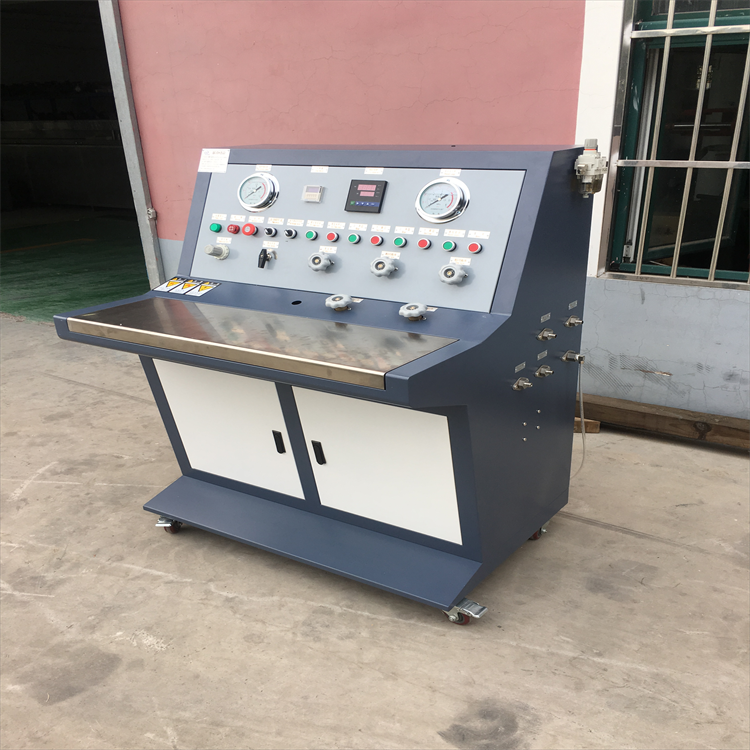

標題：調壓閥壓力特性試驗臺

一、產品概述

思明特生產的調壓閥壓力特性試驗臺是控制一定的壓力和流量，通過計算機控制系統完成對壓力的控制，在通過加持裝置實現對閥門的自動減壓和加壓，并在測試的同事可對測試數據和測試結果進行采集和記錄，通過減壓的檢測過程，可以設定并檢測其次數和相應的壓力特性。

二、調壓閥壓力特性試驗臺參數：

1）試驗介質：清水、空氣

2）流量臺的出口壓力：P＝1MPa

3)流量臺的出口流量：20～3000g/s

4）測量精度：±1%以內

5）壓力波動精度：0～1.2MPa內≤2%

6）水路接口通徑：DN40

7）水箱有效容積：1m3

8)過濾精度：≤14um μm

如圖１所示，將試樣按正確方式安裝在試驗管路上。

在電磁閥６開啟的情況下，調節入口控制閥１和出口控制閥５，使測試減壓閥３的人Ｅｌ壓力為

額定工作壓力，管道流量為企業規定的最大流量，同時調整減壓閥，使初始出口壓力為企業規定的最小

出口設定壓力。

保持管道流量為企業規定的最大流量，使減壓閥人口壓力在其額定工作壓力的８０％～１０５％

之間變化．至少記錄５組不同人口壓力下實測出口壓力與初始出口壓力的偏差值。

完成上述試驗后，在企業規定的最大流量下將減壓閥初始出１２１壓力調整為企業規定的最大出

口設定壓力，重新進行上述試驗。
