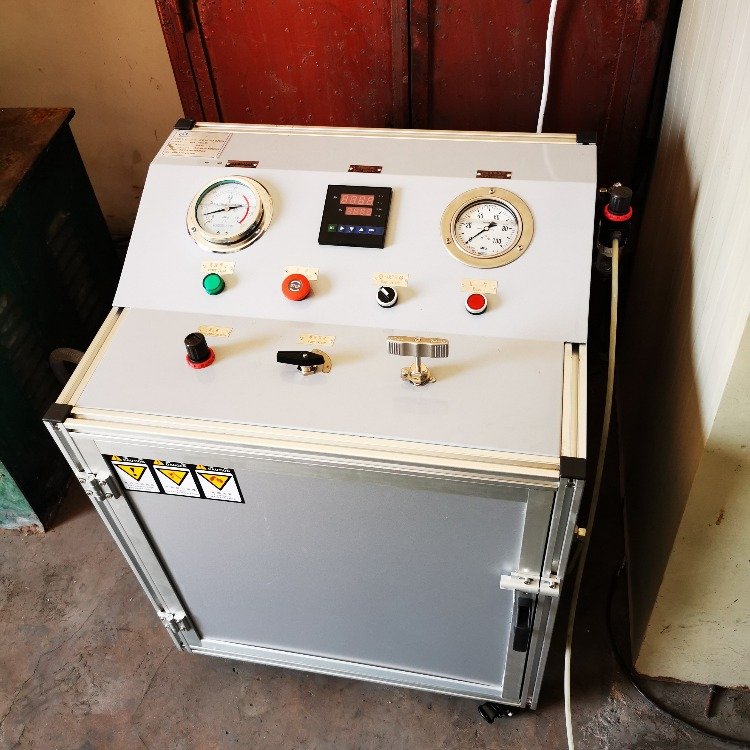

標題：機車制動管水壓試驗臺

一、設備特點

1．TB/T 60-2001 《制動軟管連接器總成》

2．《2014鐵路客車空氣制動裝置檢修規則》等規程及總公司（原鐵道部） 制定的技術條件等相關要求。

二、制動管水壓試驗臺基本原理：

1．機車制動管水壓試驗臺對于機車制動軟管（風管）連接器總成應按 1. 5 倍工作壓力的水壓壓力進行水壓強度試驗，保壓 2 m i n ，觀察其在水壓狀態下的水壓密封性和水壓強度情況，不得有漏泄。橡膠軟管直徑膨脹不得超過6mm。

2．風管水壓強度測試項目：對于制動軟管（風管）連接器總成應按工作壓力進行氣密性試驗，保壓 5 m i n 不得有漏泄，配有保壓裝置和升降平臺，倆種檢測方式可同時對機車制動軟管（風管）做氣密性檢測。 u設備采用計算機控制的方式，同一臺設備能夠完成對機車制動軟管（風管）的水壓、風壓測試，轉換方便。同時可輸出風壓和水壓試驗的測試數據和壓力曲線圖。

三、機車制動管水壓試驗臺技術參數：

1．試驗氣壓：0.6～0.8MPa

2．試驗水壓： 0.5～1.2MPa

3．測試工位： 4工位

4．空壓精度： ±0.1MPa

5．采集精度： 0.5%FS

6．泵的選型： SUP_G_3

7．計時方式：計算機自動

8．連接方式： 快速接頭連接

9．控制方式：計算機/手動按鈕

10．輸出方式： 計算機壓力曲線和試驗報告
