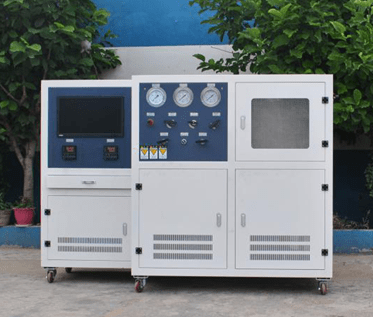

標題：高壓油套管氦氣測漏機

一、應用范圍：

濟南思明特設計的高壓油套管氦氣測漏機實現壓力Z高140MPa，流量30L/min。配備有柴油機，可以野外工作。依據實驗標準SYT 6872-2012套管和油管螺紋連接氣密封井口檢測系統。

設計按照為安全，快速，控制方便的原則，采用正常使用達到200 Mpa以上的閥門及高壓管件，充分保障操作人員的安全。

二、高壓油套管氦氣測漏機特點

1、由柴油機提供動力，通過高壓柱塞泵產生高壓液體，經過活塞式增壓蓄能器，將氮氣加壓到需要的超高壓力的工作原理。

2、設備采用非焊接方式連接，超壓鋼管及超高壓軟管。

3、采用氣動控制方式，進行設備的控制，具有緊急切斷控制閥門及卸壓閥門。

4、設備具有高度集成，具有移動方便，每個部件可單獨進行拆卸，方便運輸與組裝。

5、設備高度集成，總裝到一個撬裝機構上，同時配有工具箱等裝置。

6、配備有高精度進口氦氣質譜儀。檢測精度高

三、技術參數

1、實驗壓力140MPa。

2、工作介質：氮氣、氦氣

3、蓄能器容積：30L。

4、增壓流量：30L/min。

5、可根據客戶需求選擇配置便攜式自動記錄儀。

四、型號選擇

產品名稱：高壓油套管氦氣測漏機

產品型號SUP_TQMF_140

基本原理 通過高壓泵將套管內的氣體迅速提高到需要的壓力，通過氦氣檢測裝置進行泄露檢測 性能參數 試驗壓力 0~140MPa 氦氣精度 1*10-7毫巴升/秒 蓄能器容積 30L 試驗介質 氮氣、氦氣混合氣體 壓力控制方式 遠程控制 操作方式 手動操作 試樣數量 1路控制試驗壓力和試驗時間 適用范圍 油管、套管扣氦氣密封性檢測
